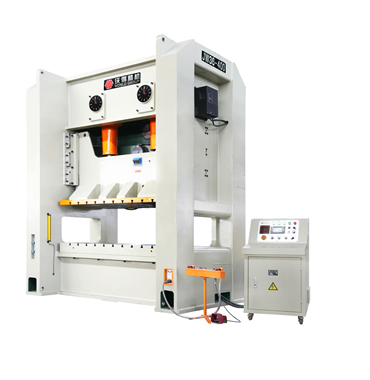

JW36系列闭式双点固定台压力机

详细介绍：

JW36系列闭式双点固定台压力机的性能特点：
·四柱直壁式机架，前后对称，变形量小，；
·钢板焊接机身，无传统C形机床的高开喉缺点，具有高强度、高刚度、高精度；
·采用双曲轴逆向传动，提高了机床抗偏载能力；
·滑块采用四角八面长导轨，导向好，精度高；
·采用高扭矩湿式摩擦离合器，工作稳定，噪音小，使用寿命长，安全可靠；
·电动调模,读数精确到0.1mm；
·采用集中润滑，具有循环指示装置；
·可配装各类自动化周边设备，大大地提高生产率；可选配气垫和光点保装置；
·高安全性，多功能的电子式电控系统

技术参数：

型号	代号	单位	JW36-110	JW36-160	JW36-200	JW36-250	JW36-315	JW36-400	JW36-500
滑块公称力	Pe	KN	1100	1600	2000	2500	3150	4000	5000
公称力行程	Sp	mm	5	6	7	7	7	8	10
滑块行程长度	S	mm	180	200	250	280	300	300	350
滑块行程次数	n	spm	35-65	30-55	25-45	25-35	25-35	15-20	15-20
最大封闭高度	H2	mm	400	450	500	550	550	600	650
装模高度调节量	t	mm	90	100	110	120	120	120	120
立柱间距离	G	mm	1770	1970	2370	2470	2570	2670	3150
工作台板尺寸（前后×左右）	D×C	mm	680×1700	760×1900	840×2300	920×2400	1000×2500	1100×2600	1200×3000
工作台板厚度	H3	mm	155	165	170	180	190	200	210
侧面开口尺寸（前后×高度）	E×F	mm	700×350	780×400	860×450	940×460	1020×460	1120×550	1380×6000
滑块底面尺寸（前后×左右）	b×a	mm	580×1400	660×1600	740×2000	820×2100	900×2200	1000×2300	1100×2700
工作台离地面距离	H1	mm	900	900	1000	1100	1100	1100	1100
外形尺寸（前后×左右×高）	A×B×H	mm	2050×2670×3100	2380×2890 ×3340	2630×3310 ×3730	2920×3430 ×4110	3100×3550 ×4220	3250×3670 ×4300	3400×4500×4690
电动机功率		KW	11	18.5	22	30	37	45	55
压机总重		Kg	19000	25000	33000	41000	45000	50000	63000
