空气送料机

日期:2023-10-11 9:55:49 人气:1187

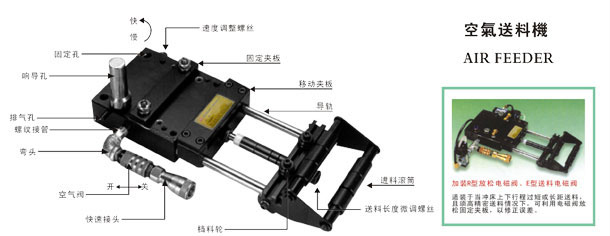

空气送料机

空气送料机



本机特点:
1、标准型
(1)送料长(宽)0-450mm,送料厚度0.1-3.2mm;
(2)可送材料种类:金属、纸带类、塑胶;
(3)可送材料形状:圆形、三角形、突起物;
(4)特别附件:AF-5C以上附件装缓冲器。
2、E型电磁阀
适装于冲床上下行程过短或过长距离送料的情形下。
标准型加装R型放松电磁阀须在精密送料情况下,可利用电磁阀放松固定夹板以修正误差。
3、R型放松电磁阀E型放松电磁阀
适装于冲床上下行程过短过长距离送料,且须高精密送料情况下,可利用电磁阀放松固定夹板以修正误差。
4、新式强力型
适用于较厚材料之自动化加工。
本机采用新型气压式缓冲器,以消除快速送料之震动。夹板采用多缸下压滑块式之夹板。耐磨、简易操作、稳定性高、送料精度准确。

产品参数:

型号AF-1CAF-2CAF-3CAF-4CAF-5CAF-6CAF-7CAF-8CAF-9CAF-10CAF-11C
送料宽度mm506580100150200250300350400450
送料长度mm508080130150200250300350400450
材料厚度mm0.50.81.21.5222.52.5333
空气压力kg/cm4.5
最大送料之S.P.M(c/min)2001601509380604840353025
固定夹板
摩擦力kg
102740557878107107119119119
移动夹板
摩擦力kg
304065.572.5144.5144.5200217220245245
引张力kg1416.519.525.541416774778585
空气消耗量L/mm26.538.54758.6109.5109.5152162.5174.2182.5170.5
重量
(包括工具)kg
8.89.612.819.638.438.48095156178200
